부득이한 사고시에도 안전한 전원공급
지락·누전·침수 등 전원을 차단할 상황에서도 인체에 감전위험이 없는 안전한 전원을 공급
개요
건설현장에서 발생하는 누설전류 5mA 이하로 제한해 감전 및 전기화재 사고를 예방하는 스마트 안전장비 입니다.
(KS C IEC TS 60479-1인체와 가축에 대한 전류의 영향)
주요특징
실시간 절연상태 감시
활선상태에서 실시간으로 절연감소를 자동으로 검출, 통보하여 지락·누전 등 전기사고가 발생하기 전에 방지
건설현장 적용
2025년 안전일터 조성지원 사업에서 이동식누설전류 통제장치가 신규 지정, 건설업본사와 현장에 정부지원 및 산업안전보건관리비 계상 가능
법적· 기술적 기준 충족
KSC IEC 60364-7-704 등 건설현장 전기설비 기준에 부합하며, 감전사고 예방 효과가 검증된 기술
기존 장비와 차이점
재래식 임시동력반
감전·화재·사망의 우려가 있어 전기설비기술기준에 미충족 → 불법
VS
지능형 임시동력반
감전 · 화재 예방 기술 탑재, 정부인증 · 보조금 대상 → 합법적 권장사용
즉, 지능형 임시동력반은 재래식 임시동력반의 불법성을 해소하고, 합법성과 안전성을 동시에 확보한 장비입니다.

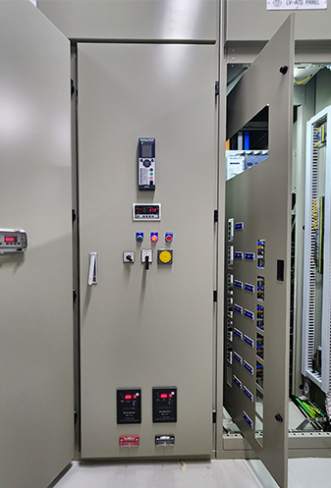

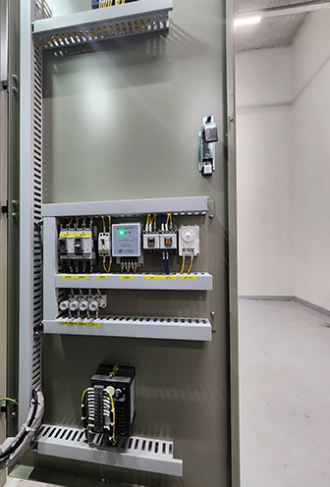

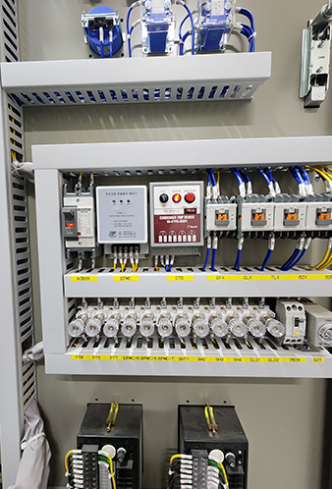

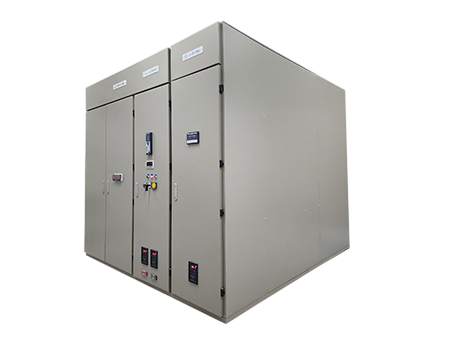

건설현장용 전원공급장치
용도
대형공사현장용-고압수전
규격
100~950kVA
제원
| 형식 | 사양 |
|---|---|
| 정격전압 | 22.9kV/380-220V |
| 정격전류 | 200 ~ 1600A |
| 정격주파수 | 50 or 60Hz |
| 정격단시간 전류 | 37 ~ 100kA |
| 외함 크기 | 용량에 따라 적용 (모델참조) |
종류

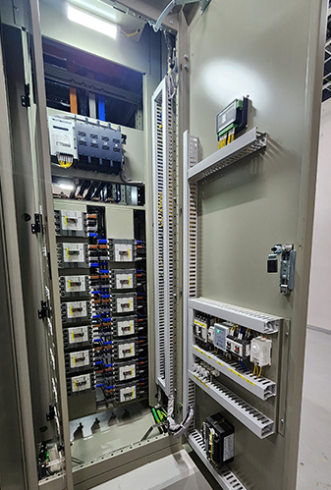

스마트안전장비 일체형 배전반 모델 목록
| 순번 | 품명 | 모델명 | 규격 | 외함(mm) | 비고 | |||
|---|---|---|---|---|---|---|---|---|
| 가로 | 높이 | 깊이 | ||||||
| 1 | 스마트안전장비 일체형 배전반 -몰드변압기 | ITE-SH·LV-MT-100 | 22.9kV/380-220V | 100kVA | 2000 | 2850 | 3000 | 도면참조 |
| 2 | ITE-SH·LV-MT-150 | 150kVA | 2000 | 2850 | 3000 | |||
| 3 | ITE-SH·LV-MT-200 | 200kVA | 2000 | 2850 | 3000 | |||
| 4 | ITE-SH·LV-MT-250 | 250kVA | 2000 | 2850 | 3000 | |||
| 5 | ITE-SH·LV-MT-300 | 300kVA | 2000 | 2850 | 3000 | |||
| 6 | ITE-SH·LV-MT-400 | 400kVA | 2200 | 2850 | 3000 | |||
| 7 | ITE-SH·LV-MT-500 | 500kVA | 2200 | 2850 | 3000 | |||
| 8 | ITE-SH·LV-MT-600 | 600kVA | 2200 | 2950 | 3200 | |||
| 9 | ITE-SH·LV-MT-750 | 750kVA | 2200 | 2950 | 3200 | |||
| 10 | ITE-SH·LV-MT-900 | 900kVA | 2400 | 3050 | 3200 | |||
| 11 | ITE-SH·LV-MT-950 | 950kVA | 2400 | 3050 | 3200 | |||
| 12 | 스마트안전장비 일체형 배전반 -유압변압기 | ITE-SH·LV-OT-100 | 100kVA | 2000 | 2850 | 3000 | ||
| 13 | ITE-SH·LV-OT-150 | 150kVA | 2000 | 2850 | 3000 | |||
| 14 | ITE-SH·LV-OT-200 | 200kVA | 2000 | 2850 | 3000 | |||
| 15 | ITE-SH·LV-OT-250 | 250kVA | 2000 | 2850 | 3000 | |||
| 16 | ITE-SH·LV-OT-300 | 300kVA | 2000 | 2850 | 3000 | |||
| 17 | ITE-SH·LV-OT-400 | 400kVA | 2200 | 2850 | 3000 | |||
| 18 | ITE-SH·LV-OT-500 | 500kVA | 2200 | 2850 | 3000 | |||
| 19 | ITE-SH·LV-OT-600 | 600kVA | 2200 | 2950 | 3200 | |||
| 20 | ITE-SH·LV-OT-750 | 750kVA | 2200 | 2950 | 3200 | |||
| 21 | ITE-SH·LV-OT-900 | 900kVA | 2400 | 3050 | 3200 | |||
| 22 | ITE-SH·LV-OT-950 | 950kVA | 2400 | 3050 | 3200 | |||

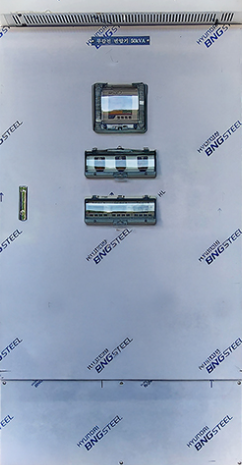

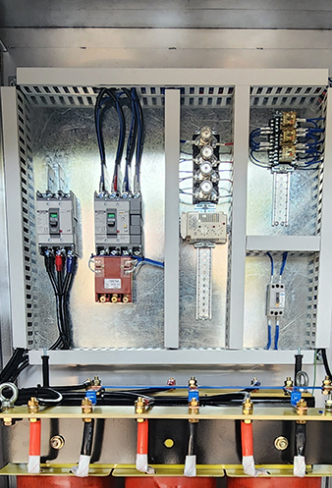

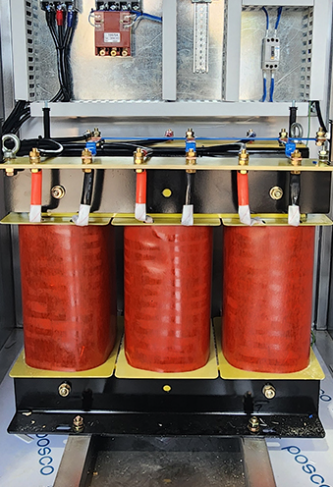

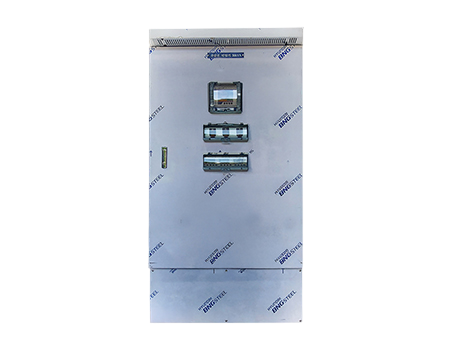

용도
중고형현장 임시전력-저압수전
규격
10~150kVA
제원
| 형식 | 사양 |
|---|---|
| 정격전압 | 380/380-220V |
| 정격전류 | 20 ~ 300A |
| 정격주파수 | 50 or 60Hz |
| 정격단시간 전류 | 5 ~ 50kA |
| 외함 크기 | 용량에 따라 적용 (모델참조) |
종류

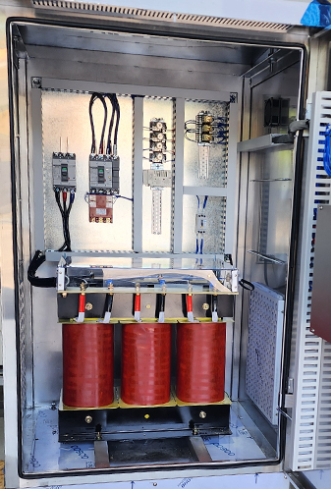

| 순번 | 품명 | 모델명 | 규격 | 외함(mm) | 비고 | |||
|---|---|---|---|---|---|---|---|---|
| 가로 | 높이 | 깊이 | ||||||
| 1 | 스마트안전장비 임시 배전반 |
ITE-SLV- D-10 | 380V/380-220V | 10kVA | 600 | 850 | 350 | |
| 2 | ITE-SLV- D-15 | 15kVA | 600 | 850 | 350 | |||
| 3 | ITE-SLV- D-20 | 20kVA | 600 | 900 | 350 | |||
| 4 | ITE-SLV- D-30 | 30kVA | 700 | 1000 | 500 | |||
| 5 | ITE-SLV- D-40 | 40kVA | 700 | 1200 | 600 | |||
| 6 | ITE-SLV- D-50 | 50kVA | 800 | 1250 | 600 | |||
| 7 | ITE-SLV- D-75 | 75kVA | 800 | 1250 | 600 | |||
| 8 | ITE-SLV- D-100 | 100kVA | 900 | 1350 | 600 | |||
| 9 | ITE-SLV- D-150 | 150kVA | 1000 | 1550 | 600 | 메인250AF | ||

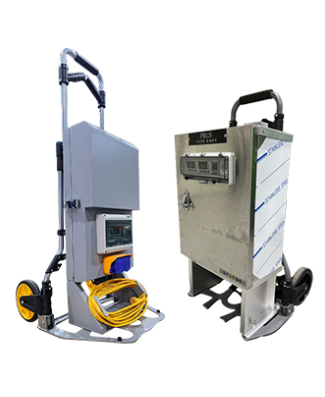

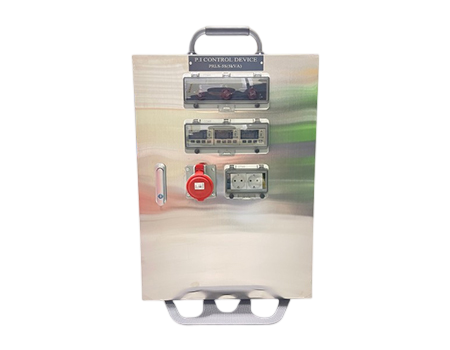

용도
작업자 개별 전원연결
규격
10kVA~이하
제원
| 형식 | 사양 |
|---|---|
| 정격전압 | 220V/220V 380V/380-220V |
| 정격전류 | 단상 40A 이하 / 삼상 15A 이하 |
| 정격주파수 | 50 or 60Hz |
| 정격단시간 전류 | 2.5 ~ 10kA |
| 외함 크기 | 모델참조 |
종류
삼상 10kVA초과제품은 스마트안전장비 저압수전 전원공급장치로 공급되며, 이동이 용이하도록 바퀴부착됩니다.
※ 규격외 정격전압제품은 주문품으로 제작가능합니다.
※ 규격외 정격전압제품은 주문품으로 제작가능합니다.

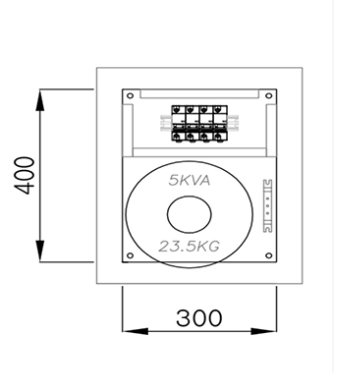

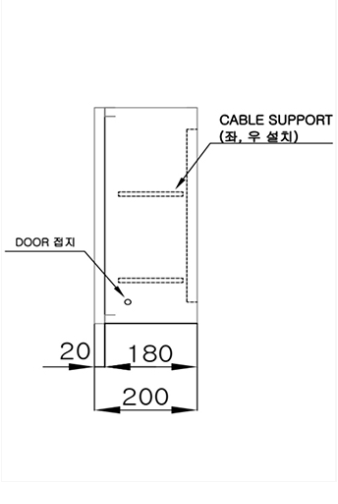

| 순번 | 품명 | 모델명 | 규격 | 외함(mm) | 무게 (kg) | 비고 (콘센트부착) | ||
|---|---|---|---|---|---|---|---|---|
| 가로 | 높이 | 깊이 | ||||||

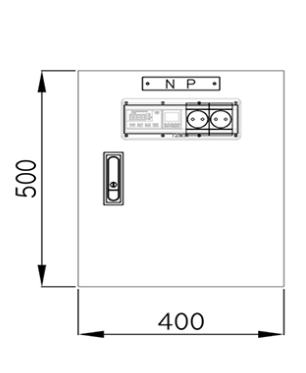

| 1 | 스마트안전장비 임시 배전반 | ITE-SP-P-M-5(S) | 220V 5kVA | 400 | 500 | 200 | 36.32kg | 2개(16A X 2) |
| 2 | ITE-SP-P-M-7.5(S) | 7.5kVA | 400 | 600 | 200 | 47.88kg | 2개(16A X 2) | |
| 3 | ITE-SP-P-M-10(S) | 10kVA | 500 | 600 | 200 | 55.88kg | 2개(16AX1,,32AX1) 또는 3개(16AX3) | |
| 4 | 이동형전원 공급장치-삼상 | ② 임시 배전반 (중소형현장 임시전력-저압수전) :10~150kVA 모델에 적용→ 이동이 용이하도록 바퀴부착하여 공급됩니다. | ||||||
